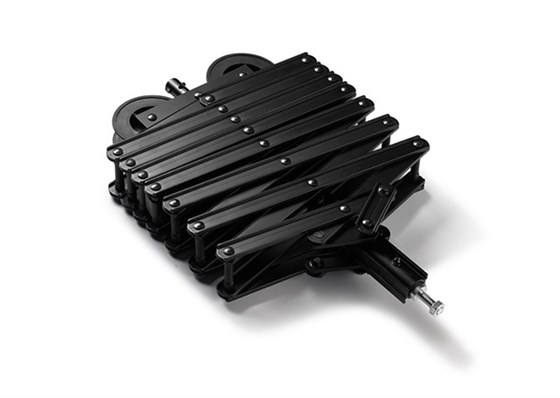

恒力鉸鏈，俗稱燈具升降吊臂或燈具伸縮吊臂。由鋁合金材料制成，全噴塑處理，抗靜電。具有重量輕，導向型好，強度高的特點。恒力彈簧選用進口特制合彈簧鋼經特殊處理，經久耐用，抗腐蝕，使用壽命不少于5萬次。它的特點是結果緊湊，安裝簡便，易于維修，使用方便、靈活，是中小型演播室吊掛燈具的主選設備。

一般文明規定：

1.固定安裝的電動恒力鉸鏈吊桿的提升機安裝就位前，應按施工圖和有關建筑物的軸線劃定基準線核定設備安裝基礎的幾何尺寸，確定安裝位置，其平面位置允許偏差為±25mm。

2.恒力鉸鏈吊桿安裝時，可用燈鉤或燈具滑車聯接。聯接銷的直徑不應小于6mm，聯接銷應具有防脫措施。

3.恒力鉸鏈吊桿的燈光電纜、控制電纜應沿鉸鏈臂綁扎牢固、活動自如，電纜兩端應用專用接插件聯接。

4.在雙燈重量不平衡的情況下，橫桿不應出現明顯的傾斜。

5.恒力鉸鏈吊桿的荷載應有一定的調整范圍，使之與所掛燈具的重量相匹配，并能在設計的全行程范圍內可靠定位，無上下伸縮現象。

使用說明：

利用恒力彈簧的特性將其安裝在鉸鏈上，配以相應的燈具來實現燈具垂直升降的功能。使用時可根據需要，使得燈具停留在任意一個高度上，既沒有滑落也沒有回縮現象，確保定位準確。可承重2-15Kg，長度1.5/2/2.5/3米可選。

恒力鉸鏈調節吊桿平衡的方法：通過調節兩邊恒力彈簧卡在鉸鏈軸的上、下位置，依靠燈具自重達到吊桿在高度范圍上的重量平衡。如果燈具重量輕，鉸鏈吊桿拉不下來，把彈簧鋼鉤調節到卡在上邊的鉸鏈軸上，使得彈簧拉力減少，達到拉力和燈具吊重平衡，實現垂直升降停留在任意一個高度上的功能；如果恒力鉸鏈吊桿不能把燈具調高，則需要把彈簧鋼鉤調節到卡在下面鉸鏈軸上，以增加彈力，達到吊桿的拉力和燈具重量的平衡。
