了解DMX512信號特性的目的是為了更好地使用它，力基仕所有燈具可以通過DMX512信號控制，在使用DMX512控制信號時需要注意以下幾個問題。

(1) DMX512的負載：根據USITT DMX512協議標準，控制臺每個DMX512輸出口多能控制32個串接 在一起的“單元負載”。這個“單元負載”可以是電腦燈，也可以是硅箱或其它能夠接受DMX512協議的設備。因此，如果想控制更多的“單元負載”就要使用分配器。通常情況下，分配器包括一個輸入口和多個輸出口，理論上講每個輸出口都能控制32個“單元負載”。但是，每個DMX512輸出口控制的光路 (Chanael)數多只能是512個，所以要控制更多的光路，就需要有多個DMX512輸出口。表3列出的是控制臺輸出口序號與所控制光路數的關系。

從理論上說，控制臺的輸出口數量是沒有限制的，但實際上每個控制臺有4～8個DMX512輸出口就足夠了。

例如，一個具有6個DMX512輸出口的控制臺，能夠控制的光路數為：512x6=3072 (個)。這就表示，如果用它來控制調光立柜（硅箱），它就能控制 3072個調光回路（Dimmer)。如果用它來控制電腦燈，它就能控制3072個通道 (Chaneel)。如果一個電腦燈的通道數為20個，那么每個DMX輸出口控制的電腦燈數為25臺（512+ 20=25余12)，所以6個DMX輸出口能控制的電腦燈數為150臺(6x25=150)。

(2)地址碼的設定問題：就像我們每個人有一個名字一樣，每臺受控設備要具有能夠確定其身份的地址碼。就拿調光立柜來說，它的每一個回路對應著一個地址碼，當控制臺發出的信號指令是發給某個回路的時候，這個回路就要接收這個指令并執行它。當然，這種地址碼是需要預先設定的，對于第一個DMX輸出口來說，也許我們很容易將1～512個地址碼設定，因為其大地址碼就是512。但要設定后面的DMX輸出口的地址碼，就需要認真地計算了。例如，我們要設定2331這個地址碼，首先確定它屬于哪個輸出口：根據計算2331+512=4余283來確定，它屬于第五個DMX512輸出口。因此，在設備的地址需要設定為2331這個地址碼時，就要將該設備連接到控制臺的第5個輸出口上，地址碼設定為283。

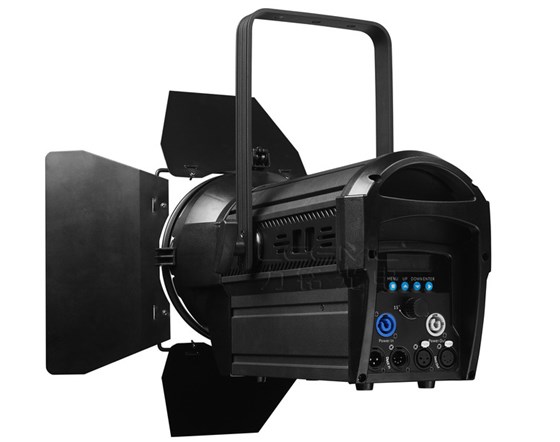

DMX512信號輸入輸出

(3)DMX512使用中的注意事項：正確地使用DMX512控制信號是非常重要的，但對我們每一個燈光工作者來說，也是往往容易被忽視的。因此，這里有必要和大家一起來探討一下在使用 DMX512信號時需要注意的幾個問題。

①隨時攜帶一個便攜式DMX512 信號測試儀非常有用，它能夠隨時檢查 系統中出現的錯誤，迅速找到問題部位，及時排除故障，保證燈光控制系統的正常運行。

②使用合格的信號線能夠大大減少工作中的麻煩，根據DMX512協議標準的要求，選用符合規格的雙絞屏蔽線來制作信號線，決不能使用音頻線來代替。圓柱形插頭芯線的正確連接也要引起重視。在實際工作中，有許多故障都是因為信號線的斷裂和信號線接頭的脫 焊以及線號的錯誤連接等問題引起的，因此，在使用前查一下信號線的通斷和芯線的相位，能達到事半功倍的效果。

③使用三芯DMX512圓柱形插頭時，特別是在使用五轉三或三轉五信號轉接線時，一定要特別注意，使用前要仔細了解設備對信號相位的技術要求，及時改正錯誤的信號連線。

④檢查受控設備和DMX512圓柱 形插頭的地線連接問題，根據DMX512標準規定圓柱形插頭的1號芯和受控設備1號線都不允許接殼，只允許控制臺DMX512輸出口的1號線與其底盤連接。因此，在連接好控制系統的信號線后，要用測試儀或萬用表檢査1號線是否有接殼問題，一旦查出要立即排除，否則就可能因設備外殼意外帶電對信號系統造成損壞。

⑤在同一個控制臺上控制不同型號的電腦燈時，由于各生產廠商的設備會有所區別，混裝使用時容易產生問題，因此，好在它們之間安裝隔離放大器，將不同型號的電腦燈隔離使用。另外，在租用其它公司的電腦燈或其它設備時，好在不同公司的設備之間安裝隔離放大器，這一點也很重要。

⑥注意將電腦燈的供電電源，與演播室或演出場所其它用電設備（如硅箱及大功率燈具等）的供電電源分開使用，否則極易產生因其它用電設備超載而造成的對電腦燈的損壞。

⑦要牢記在信號連接線的末端加接120Ω終端電阻，根據DMX512信號協議的要求，在每一串信號鏈的末端都要連接終端電阻，以形成控制回路的“閉環”，因此，在實際工作中，我們要多準備幾個終端電阻。

⑧注意DMX512系統的“單元負載”問題，使每個輸出口的“單元負載”不能超過32個，必要時增加信號分配器。另外，根據我們的經驗，從控制臺或分配器到末端受控設備的信號線長度要小于200m，才能有較好的控制效果。

⑨注意地址碼的正確設定，特別是在使用電腦燈時，要清楚每個電腦燈的通道數和地址碼的設定方法，有些電腦燈（如美國的HIGH END和意大利的SGM）有其特殊的地址碼設定方法，要特別引起注意。

⑩在敷設DMX512信號線纜時，要盡量避免與電源電纜線和燈線平行近距離敷設，以減少電源和調光硅箱對控制信號的干擾。

綜合上述，DMX512信號的使用，給舞臺燈光的控制提供了極大的方便，也為燈光藝術效果的完美創作提供了可能。在享受這種技術給工作帶來的方便的同時我們還要進一步熟悉它，了解它的技術特性，知道它在使用過程中需要注意的問題，為電視節目制作提供更好的技術服務。

本文引用中央電視臺技術制作中心制作部王京池著作《舞臺燈光控制技術與DMX512》
